Université Bordeaux IAnnée 98-99
Département d?InformatiqueSession Juin

Correction du sujet

Administration de réseaux

Exercice 1 (12 points)

Une entreprise occupe un bâtiment câblé en paire torsadé reposant sur une baie de brassage permettant l?accès au téléphone. Cette entreprise dispose également d?ordinateurs PC reposant sur un réseau réseau local Ethernet sur câblage 10Base2.
1 - A quelles conditions le câblage actuel de ce bâtiment pourra-t-ilsupporter, un projet d?extension complète du réseau local ? On s?intéressera au type du câblage et aux nombres de prises par bureau.

Dans les questions suivantes on suppose que le câblage est correct en qualité et nombre de prises et que l?on souhaite amener une connexion Internet et un téléphone dans chaque bureau. Le plan grossier est fourni en annexe.

2 - Peut-on conserver l?ancien réseau local 10Base2 au sein du futur réseau et éventuellement quel(s) équipement(s) faut-il acheter pour le raccorder?

3 - Quels équipements faut-il mettre dans les salles ayant plusieurs postes dans l?hypothèse où il n?y aurait que deux prises RJ45 par salle ? On montrera en s?aidant du dessin sur le plan fourni en annexe que cette solution respecte les règles d?ingénierie.

4 - Le serveur est un serveur sous Windows NT. Le plan d?adressage est privé à l?entreprise (numérotation Internet dans un Classe C non déclaré au NIC). On désire raccorder le nouveau réseau local à Internet. L?opérateur de transport amènera une connexion IP 2Mb/s série, une classe C propriété de l?entreprise mais n?offrira pas de service mail, DNS et sécurité.

1.Quels sont les matériels à installer pour effectuer le raccordement ? On dessinera les équipements sur le plan fourni en annexe.

2.Quelle politique d'adressage peut-être adoptée ?

3.Quels sont les services à mettre en route pour rendre effective cette connexion ?

4.On décide d?acheter un serveur de fichier et de mettre en route le service NIS.

5.Comment le service NIS permettra-t-il de mettre à disposition un annuaire des postes téléphoniques ? Détaillez les fichiers mis en ?uvre ou à modifier.

6.Ecrire la commande numéroutilisant ypcatqui donne le numéro de poste téléphonique lorsqu?on passe en argument le nom d?une personne.

Exercice 2 (8 points)

Un entreprise dispose d?une vingtaine d?agences en France. Chacune dispose d?un réseau IP de classe C différent et elles sont toutes raccordées par des liaisons spécialisées privées à 2 Mb/s. Compte tenu des flux de trafic prévisibles, chaque agence est raccordée à la maison mère et à au moins une autre agence.

Les concepteurs du réseau de l?entreprise espèrent ainsi obtenir à la fois une redondance des liaisons et éventuellement, un équilibre de charge.

¤Quel protocole de routage préconiseriez-vous et pourquoi dans un tel réseau ?

Dans un deuxième temps, le réseau est raccordé à l?Internet par une connexion aboutissant dans les locaux de la maison mère. Chaque agence souhaite disposer d?un accès Internet via cette connexion pour la consultation de pages WWW et pour l?envoi et la réception de courrier électronique. La maison mère et l?agence du Sud-Ouest disposent en outre de leur propre serveur WWW.

Quelle solution préconiseriez-vous pour assurer la sécurité de l?ensemble du réseau ?

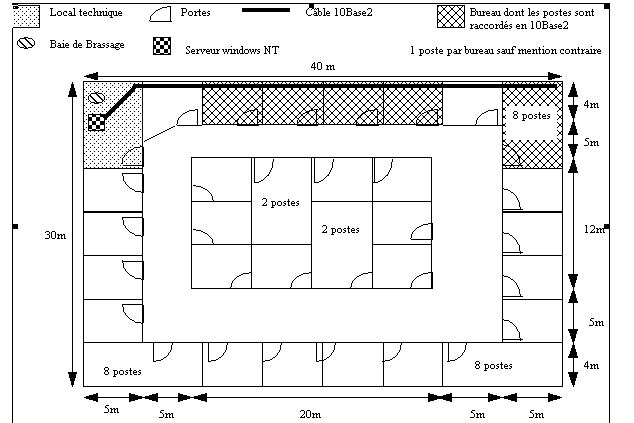

ANNEXE
